三菱Q系列PLC柜是指可编程的综合控制柜，具有过载、短路、缺相保护等?；すδ?。它具有结构紧凑、工作稳定、功能齐全?？梢愿菔导士刂乒婺４笮。凶楹?。

三菱Q系列PLC柜结构

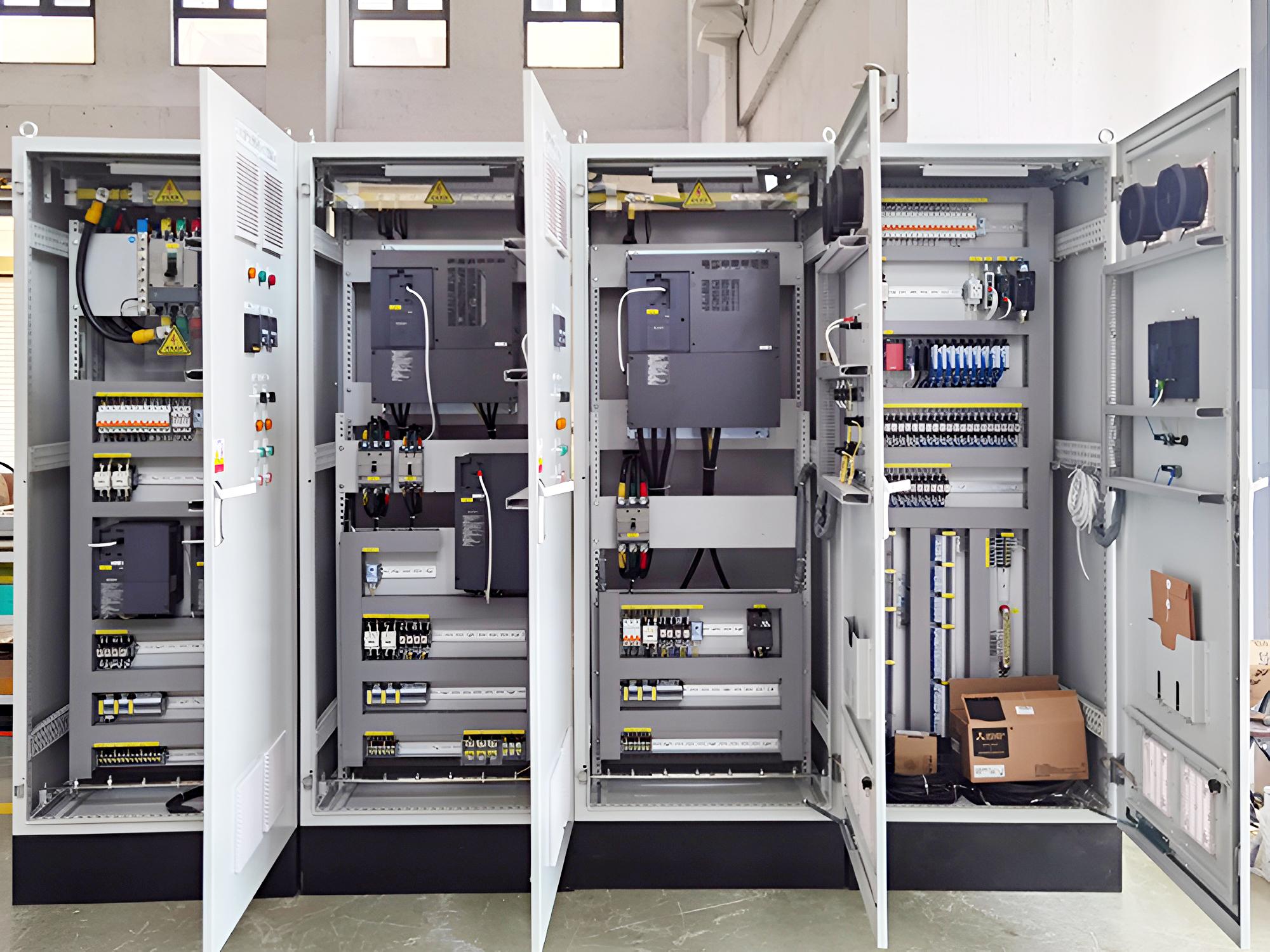

●整套系统电控柜采用室内仿威图柜的设计，防护等级为IP40，一共分为4台控制柜，1#2#3#是MCC柜，最后一台是PLC柜，此设计有效隔离了动力线与信号线之间的干扰

●电控柜总电源进线为三相五线，额定电压AC380V，额定频率50HZ，最大负载电流为400A

●柜内黑线是AC380V动力线，黄色线是AC220V控制线，蓝色线是DC24V控制线，黄绿相接是接地线

●柜内主要元器件由塑壳断路器、小型断路器、交流接触器、中间继电器、变频器、PLC等组成

三菱Q系列PLC柜特点

1、柜内元件采用三菱、欧姆龙一线品牌，更好的保证了系统运行的稳定性以及更长的使用寿命

2、所有设备控制采用手动与自动功能，可自由切换模式，满足多元化的控制需求

3、整套系统CPU采用三菱Q系列，?？榛峁剐问?，产品的组成与规模灵活可变，最大输入输出点数达到4096点

4、控制柜设有多功能电表，可实时查看三相电压、电流等其他参数信息
